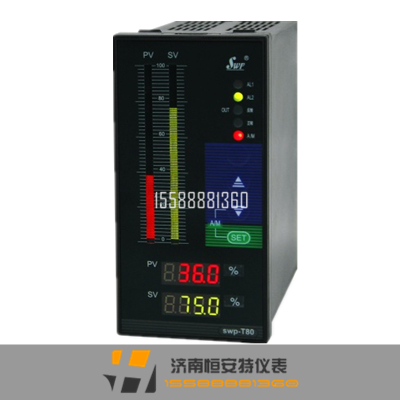

昌暉SWP-ND/NT PID自整定控制儀/PID光柱顯示控制儀

  • SWP-PID自整定控制儀/PID光柱顯示控制儀 SWP-LED系列PID自整定控制儀/PID光柱顯示控制儀適用于需要進行高精度測量控制的系統,可根據被控對象自動演算出最佳PID控制參數。該儀表集數字
  • 產品詳情

SWP-PID自整定控制儀/PID光柱顯示控制儀
  SWP-LED系列PID自整定控制儀/PID光柱顯示控制儀適用于需要進行高精度測量控制的系統,可根據被控對象自動演算出最佳PID控制參數。該儀表集數字儀表與模擬儀表于一體,可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制(高亮度LED數碼顯示)及相對模擬量顯示(光柱顯示),使測量值的顯示更為清晰直觀,并可選擇雙光柱顯示。

SWP-ND/NT系列選型列表:

★SWP-LED系列PID參數自整定控制儀型譜表



 號

說     明
SWP-N
□□
-□
-□□
-□
-□
-□
新一代PID自整定控制儀
外形特征
D
S










橫式顯示
豎式顯示
外形尺寸
1
4
7
8
 9









48×48mm
96×48mm(橫式),48×96mm(豎式)
72×72mm
160×80mm(橫式),80×160mm(豎式)
96×96mm
控制作用
05








PID自整定控制
通訊方式
0
2
4
8
9







無通訊
通訊接口為RS-232C
通訊接口為RS-422
通訊接口為RS-485
通訊接口特殊規格
控制輸出方式






參見 “控制輸出方式”
變送輸出方式





參見 “變送輸出方式
輸入類型
□□




參見 “輸入類型”
第一報警方式
N
H
L



無報警(可省略)
上限控制
下限控制
第二報警方式


參加“報警方式”
饋電輸出
P

DC24V饋電輸出
供電方式
W
T
DC24V供電
AC85-260V供電(開關電源)
AC220V供電(線性電源, 可省略)



★SWP-LED系列PID光柱顯示控制儀與型譜表



 號

說     明
SWP-N
T□
□□
-□
-□□
-□
-□
-□
-□
新一代光柱PID顯示控制儀
外形尺寸
8










160×80mm(橫式),80×160mm(豎式)
控制作用
05









PID自整定控制
通訊方式
0
2
4
8
9








無通訊
通訊接口為RS-232C
通訊接口為RS-422
通訊接口為RS-485
通訊接口特殊規格
控制輸出方式







參見 “控制輸出方式”
變送輸出方式






參見 “變送輸出方式
輸入類型
□□





參見 “輸入類型”
第一報警方式
N
H
L




無報警(可省略)
上限控制
下限控制
第二報警方式



參加“報警方式”
饋電輸出
P


DC24V饋電輸出
供電方式
W
T

DC24V供電
AC85-260V供電(開關電源)
AC220V供電(線性電源, 可省略)
外形特征
X
橫式顯示
豎式顯示



  ★通訊方式:



代 碼
0
2
3
4
8
9
通訊方式
無通訊
RS-232
打印口
RS-422
RS-485
特殊規格



★通訊協議:出廠時采用SWP通訊協議。
用戶有訂購特殊的通訊協議請?jiān)谟嗀洉r(shí)注明。
選用打印口的儀表,有部分儀表無法滿足打印功能,訂貨時選用功能上能夠滿足其要求的儀表代替。
★控制輸出方式:



選型代碼
0
1
2
3
4
5
6
7
8
9
輸出方式
無輸出
繼電器
4~20mA
0~10mA
1~5V
0~5V
SCR輸出
SSR輸出
特殊規格
SOT輸出



SCR-可控硅過零觸發脈沖輸出   SSR-固態繼電器控制輸出   SOT-雙向可控硅輸出
★變送輸出方式:



選型代碼
0
2
3
4
5
8
輸出方式
無輸出
4~20mA
0~10mA
1~5V
0~5V
特殊規格



 ★ 輸入類型:



代碼
輸入類型
測量范圍
代碼
輸入類型
測量范圍
代碼
輸入類型
測量范圍
01
B
400~1800℃
09
Pt100.1
-199.9~320.0℃
17
30~350Ω
-1999~9999 d
02
S
0~1600℃
10
Cu50
-50.0~150.0℃
18
特殊規格
用戶待定
03
K
0~1300℃
11
Cu100
       -50.0~150.0℃
19
4~20mA開方
-1999~9999 d
04
E
0~1000℃
12
4~20mA
      -1999~9999 d
20
0~10mA開方
-1999~9999 d
05
T
-199.9~320.0℃
13
0~10mA
      -1999~9999 d
21
1~5V開方
-1999~9999 d
06
J
0~1200℃
14
1~5V
      -1999~9999 d
22
0~5V開方
-1999~9999 d
07
WRe3~25
0~2300℃
15
0~5V
      -1999~9999 d
23
可切換輸入

08
Pt100
-200~650℃
16
0~20mA
      -1999~9999 d






      注:切換輸入只需設定儀表二級參數,詳細情況見“使用說明書”。

★報警方式:



代 碼
N
H
L
G
A
D
報警方式
無報警
(可省略)
上限報警
下限報警
偏差內報警
偏差外報警
LBA報警



★D105報警輸出只有一個
控制輸出為PID控制,變送輸出為測量值對應的變送輸出。
★同種分度號,選型代碼和儀表編程代碼不同,在義表設定時請注意。
