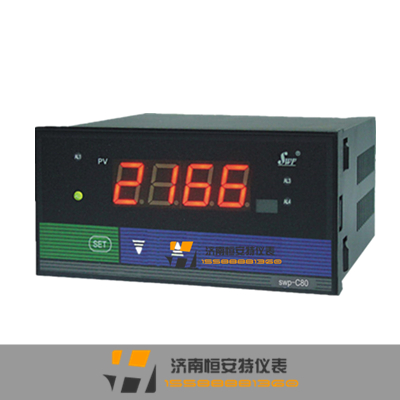

昌暉SWP-C80/T80系列單回路數字/光柱顯示控制儀

SWP-LED系列單回路數字/光柱顯示控制儀 SWP-LED系列單回路數字/光柱顯示控制儀采用微處理器進行控制運算，可對各種非線性輸入信號進行精度極高的線性矯正測量。該儀表集數字儀表與

產品詳情

SWP-LED系列單回路數字/光柱顯示控制儀

SWP-LED系列單回路數字/光柱顯示控制儀采用微處理器進行控制運算，可對各種非線性輸入信號進行精度極高的線性矯正測量。該儀表集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制(高亮度LED數碼顯示)及相對模擬量顯示(光柱顯示)，使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示方式。

昌暉SWP-C80/T80數顯表選型列表：

★SWP-LED系列數字顯示控制儀型譜表

型號	代碼										說 明
SWP-	□	□	□□	-□	□	-□□	-□	□	-□	□	LED系列數字顯示控制儀
外形特征	C S										橫式顯示儀表^1 豎式顯示儀表^1
外形尺寸	1 4 7 8 9										48×48mm 96×48mm（橫式），48×96mm（豎式） 72×72mm 160×80mm（橫式）,80×160mm（豎式） 96×96mm
控制作用	01 03 04										測量顯示三位式控制四限控制或四限報警輸出
通訊方式	□										參見 “通訊方式”
輸出方式	□										參見 “控制輸出方式”
輸入類型	□□										參見 “輸入類型”
第一報警方式	N H L										無報警（可省略）上限控制/報警（四限控制/報警2H）^2 下限控制/報警（四限控制/報警2L）^2
第二報警方式	N H L										無報警（可省略）上限控制/報警（四限控制/報警2H）^2 下限控制/報警（四限控制/報警2L）^2
饋電輸出	P										DC24V饋電輸出
供電方式	W T										DC24V供電 AC85-260V供電（開關電源） AC220V供電（線性電源，可省略）^*3

★SWP-LED系列光柱測量顯示控制儀型譜表

型號	代碼										說 明
SWP-	ST□	□□	-□	□	-□□	-□	□	-□	-□	-□	光柱顯示測量?jī)x
外形尺寸	8										160×80mm（橫式）,80×160mm（豎式）
控制作用	01 03 04										測量顯示三位式控制四限控制或四限報警輸出^*2
通訊方式	□										參見 “通訊方式”
輸出方式	□										參見 “變送輸出方式”
輸入類型	□□										參見 “輸入類型”
第一報警方式	N H L										無報警（可省略）上限控制/報警（四限控制/報警2H）^2 下限控制/報警（四限控制/報警2L）^2
第二報警方式	N H L										無報警（可省略）上限控制/報警（四限控制/報警2H）^2 下限控制/報警（四限控制/報警2L）^2
饋電輸出	P										DC24V饋電輸出
供電方式	W T										DC24V供電 AC85-260V供電（開關電源） AC220V供電（線性電源, 可省略）
供電方式	X										橫式顯示豎式顯示（可省略）

★ 注1：C80、C90系列為0.8英寸LED顯示、S80、C70、C40系列為0.56英寸LED顯示,C10系列為0.32英寸LED顯示。

★ 注2：四限控制或四限報警輸出為四個繼電器控制輸出,用戶可自行修改內部參數以設定要的控制或報警方式.(四限控制/報警僅T.C80、S80和C90系列提供，2H代表兩個上限控制/報警，2L代表兩個限控制/報警) 。

★ 注3：光柱顯示控制儀SWP-ST803-01-23-HL-X（橫式表“S”可省略）。

★通訊方式：

代碼	0	2	3	4	8	9
通訊方式	無通訊	RS-232	打印口	RS-422	RS-485	特殊規格

★通訊協議：出廠時采用SWP通訊協議。

用戶有訂購特殊的通訊協議請?jiān)谟嗀洉r(shí)注明。

選用打印口的儀表，有部分儀表無法滿足打印功能，訂貨時選用功能上能夠滿足其要求的儀表代替。

★控制輸出方式：

選型代碼	0	1	2	3	4	5	6	7	8	9
輸出方式	無輸出	繼電器	4~20mA	0~10mA	1~5V	0~5V	SCR輸出	SSR輸出	特殊規格	SOT輸出

SCR-可控硅過零觸發脈沖輸出 SSR-固態繼電器控制輸出 SOT-雙向可控硅輸出

★變送輸出方式：

選型代碼	0	2	3	4	5	8
輸出方式	無輸出	4~20mA	0~10mA	1~5V	0~5V	特殊規格

★ 輸入類型：

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
01	B	400~1800℃	09	Pt100.1	-199.9~320.0℃	17	30~350Ω	-1999~99999 d
02	S	0~1600℃	10	Cu50	-50.0~150.0℃	18	特殊規格	用戶待定
03	K	0~1300℃	11	Cu100	-50.0~150.0℃	19	4~20mA開方	-1999~99999 d
04	E	0~1000℃	12	4~20mA	-1999~99999 d	20	0~10mA開方	-1999~99999 d
05	T	-199.9~320.0℃	13	0~10mA	-1999~99999 d	21	1~5V開方	-1999~99999 d
06	J	0~1200℃	14	1~5V	-1999~99999 d	22	0~5V開方	-1999~99999 d
07	WRe3~25	0~2300℃	15	0~5V	-1999~99999 d	23	全可切換輸入
08	Pt100	-200~650℃	16	0~20mA	-1999~99999 d
